Desarrollos en Línea para Calderería de Chapa Metálica
CaldereriaOnLine.com - Herramienta de software en línea para el cálculo y trazado de desarrollos para calderería de chapa metálica
Herramientas versátiles para desarrollos de chapa para calderería metálica—desde cilindros y conos hasta transiciones complejas—para silos, codos, ductos y más.
Ayudamos a los trabajadores, ingenieros y talleres de calderería de chapa metálica a dibujar y calcular desarrollos de calderería en línea en minutos.
- muchos desarrollos disponibles,
- fácil de usar, en cualquier dispositivo,
- 100 % en línea; sin instalación.
Obtener el desarrollo plano de piezas de chapa metálica de calderería a mano insume mucho tiempo, requiere de muchos conocimientos y es propenso a errores y no es confiable.
Existen muchos buenos programas de desarrollos de calderería de chapa metálica en el mercado, pero son costosos, con tarifas de suscripción caras, muchos requisitos de hardware complejos y que requieren mucho conocimiento por parte del usuario.
CaldereriaOnline.com ofrece una interfaz sencilla y garantiza resultados precisos y confiables. No se requiere instalación, puedes acceder a nuestro software desde cualquier dispositivo conectado a Internet, incluyendo computadoras, tabletas y teléfonos inteligentes.
Amigable para el usuario
Genera tus desarrollos planos de manera fluida, incluso sin experiencia en CAD, a través de nuestra plataforma en línea amigable.
Accesibilidad y conveniencia
Al poder acceder a nuestro software desde cualquier dispositivo conectado a Internet, ofrecemos flexibilidad y conveniencia para tus necesidades de trazados de calderería.
Soluciones rentables
Benefíciate de nuestras licencias y paquetes de suscripción asequibles adaptados a tus requisitos de uso específicos.
Además, nos complace informarte que nuestra plataforma de desarrollo de chapa metálica en línea se ofrece de forma gratuita por tiempo limitado.
Testimonios de nuestros usuarios
Encontrar el equilibrio adecuado entre funcionalidad potente y características fáciles de usar puede ser un desafío. Resolvimos este dilema integrando esta plataforma en línea para trazados de calderería junto con nuestro software avanzado [Autodesk Inventor] existente. Mientras nuestro software principal se encarga de diseños intrincados, esta plataforma se destaca al simplificar y acelerar patrones estándar. Se ha convertido en una adición valiosa a nuestro conjunto de herramientas, permitiéndonos aprovechar al máximo nuestros recursos y lograr una mayor productividad.
Giovanni Rossi
Roma - Italia
La página es ideal para nosotros, que fabricamos tolvas o conductos en diferentes tamaños y medidas. Es muy conveniente. ... Es muy fácil de usar: cualquier persona con nociones de trabajo con metal puede manejarlo. ... Lo uso con frecuencia y siempre me resulta útil.
Alex Gamper
Jona - Suiza
Hemos utilizado tu página desde hace ya un tiempo. Y hemos estado utilizando bastante este increíble software y nos es muy útil. Nos resulta muy útil para programar nuestro láser de 5 ejes.
Joe Abrahams
Vaughan - Canadá
Características
- Extensa colección de desarrollos: Elige entre una amplia gama de desarrollos, incluyendo cilindros y conos, transiciones, Ys, Ys triples, codos, ramificaciones (tees), hélices, esferas y perfiles.
- Configuración flexible de medidas : Personaliza las medidas ya sea internas, externas o línea central para los extremos de las piezas, así como de los ramales [para Tees].
- Preparación óptima para soldadura: Elige la forma de contacto ya sea interno, externo o línea central, para la preparación precisa de tus biseles de soldadura.
- Capas DXF organizadas: Las entidades CAD se organizan de forma conveniente en capas (layers) separadas: la representación 3D, el contorno del desarrollo 2D, las líneas de plegado del desarrollo 2D, los puntos de inserción y los textos.
- Visualización mejorada: El archivo DXF descargado proporciona una representación 3D de la pieza de chapa metálica, mostrando el espesor del metal para una mejor visualización de la pieza.
- Alineación sencilla: La representación 3D incluye puntos de inserción en los centros de la base y de los extremos, lo que simplifica el proceso de alineación 3D para representaciones de tu conjunto a instalar.
FAQs - Preguntas Frecuentes
Haz clic en cada título para expandir/ocultar el contenido.
¿Cómo puedo empezar?
Para comenzar, ve a la página de registro.
Necesitarás ingresar tu correo electrónico y una contraseña alfanumérica (letras Y números), de 8 o más caracteres de longitud. Y por favor, acepta nuestros términos de servicio.
Se te enviará un correo electrónico de activación de cuenta a tu mail. Por favor, revisa tu bandeja de entrada
(también revisa tu carpeta de correo no deseado/SPAM).
Después de la activación, antes de que se te otorgue el acceso al usuario, deberás agregar un mínimo de información (un nombre de usuario, tu ciudad y estado/provincia, y país).
También revisa el siguiente video:
¿Cómo puedo abrir/ver el DXF descargado?
- Menú Archivo o Opción Importar: Normalmente puedes encontrar esta opción en el menú "Archivo" (o submenú "Importar").
- Arrastrar y Soltar: simplemente arrastra el archivo DXF desde su ubicación y sueltalo en el espacio de trabajo de tu programa CAD.
- Abrir con: Puedes hacer clic derecho en el archivo DXF y elegir la opción "Abrir con" en el menú contextual. Selecciona tu programa CAD.
- Línea de Comando: Abrir: Algunos programas CAD te permiten usar comandos específicos para cargar archivos DXF. Comando: open
- Copiar y Pegar: puedes copiar el archivo y pegarlo directamente en tu programa CAD.
- Línea de Comando: Insertar: Similar al Comando Abrir, pero para insertar el DXF en el archivo DWG actual. Se inserta como un bloque (que puede ser explotado).
- Línea de Comando: puedes ingresar comandos directamente o cargar y ejecutar archivos de script.
- Copiar y Pegar: Puedes copiar archivos de script SCR y pegarlos directamente en tu CAD.
- Arrastrar y Soltar: simplemente puedes arrastrar el archivo SCR y soltarlo en tu programa CAD.
- Arrastrar y soltar: arrastra el archivo DXF desde su ubicación al área designada de la página web.
- Seleccionar archivo: Presiona el botón "Seleccionar archivo" en la página del visor DXF en línea, para abrir el archivo deseado.
El archivo DXF que descargas después de completar los parámetros de tus desarrollos y después de ver la vista previa del desarrollo, se puede abrir o ver de las siguientes maneras:
También puedes ver el archivo DXF en visores DXF en línea, de la siguiente manera:
Lee el siguiente artículo de nuestro blog.
También revisa el siguiente video:

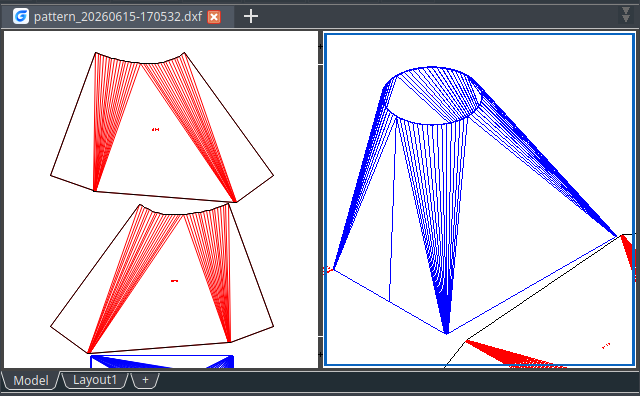

¿Cuál es el contenido de la descarga DXF?
- La capa 3D es para las representaciones en 3D de los desarrollos
entidades: 3D MESH; color azul - La capa 2D es para el contorno 2D del desarrollo; se utiliza para el corte de la chapa metálica
entidades: 2D POLYLINE; color negro - La capa 2Dref es similar, con líneas auxiliares como guía para el plegado y el curvado de la chapa metálica, para transformarlo en pieza terminada
entidades: 2D MESH; color rojo - La capa txt es para los textos, como el nombre del desarrollo, la fecha de su generación, los parámetros ingresados, la configuración en ese momento, y anotaciones como el número de piezas planas y su espesor
entidades: TEXT; color rojo - Finalmente, la capa ref es para los puntos de referencia, es decir, los centros de los extremos de las piezas 3D y otras referencias útiles
entidades: POINT; color magenta
El archivo DXF que descargas con tus desarrollos contiene diferentes elementos, que están dibujados en capas separadas, de la siguiente manera:
El objetivo es usar las entidades de color negro para el corte (en máquinas de corte de metal por láser) y las rojas solo para marcado de los textos y las líneas de guía para conformado (plegado/cilindrado).
Lee el siguiente artículo de nuestro blog.
También revisa el siguiente video:
¿Cómo puedo utilizar el DXF descargado en calderería metálica?
- Equipos de Corte Automatizado: Carga el archivo DXF en tu equipo de corte (láser, plasma, Oxiacetilénico, chorro de agua, punzonado) utilizando las entidades en color negro.
- Proveedor de Corte Externo: Envía el DXF a un proveedor, con instrucciones de usar las entidades de color negro para el corte.
- Ploteado/impresión del desarrollo: Plotea/imprime los desarrollos a escala (1 a 1) y úsalo para marcar la chapa de metal. Corta la pieza con cizallas de mano, eléctricas o de banco, o con plasma manual.
- Tienda de Ploteo/impresión Externa: Envía el archivo DXF a una tienda con instrucciones de impresión a escala. Y procede como se indica en el punto anterior.
- Marcado Manual: Usa las dimensiones lineales del desarrollo para hacer el trazado en la chapa y plotea las secciones curvas a escala. Corta con cizallas o plasma, o con guillotina para líneas rectas.
- Corte de Conos, Cilindros, Perfiles: Utiliza la información en pantalla para el trazado.
Aquí tienes varias opciones para utilizar los archivos DXF en calderería:
Plegado y cilindrado: Después de cortar, conforma las piezas con pleagado o cilindrado. Para esferas, se utiliza el conformado esférico (dishing).
Lee el siguiente artículo de nuestro blog.
También revisa el siguiente video:
¿Puedo probar gratis el programa?
Sí, puedes probar nuestra plataforma en línea de forma gratuita.
Tenemos paquetes de licencia y de suscripción asequibles, adaptados a tus necesidades de uso específicas.
Además, nos complace informarte que nuestra plataforma de desarrollos de calderería en línea se ofrece actualmente de forma gratuita, por tiempo limitado.
