Cómo desarrollar un codo en T complejo con CaldereriaOnline.com

No todas las piezas que necesitas fabricar tienen una plantilla lista para usar. A veces, la geometría es demasiado específica o complicada para estar cubierta por un único desarrollo. Pero eso no significa necesariamente que tengas que empezar desde cero o construir toda la pieza en un sistema CAD completo.

Con las herramientas disponibles en CaldereriaOnline.com, en muchos casos puedes resolver una pieza compleja dividiéndola en geometrías más sencillas que la plataforma puede desarrollar individualmente. Una vez generados los desarrollos individuales, pueden combinarse y recortarse en CAD para obtener la forma final. Esto resulta especialmente útil para codos en derivación en codos y otras piezas de chapa con geometrías complejas e intersecciones.

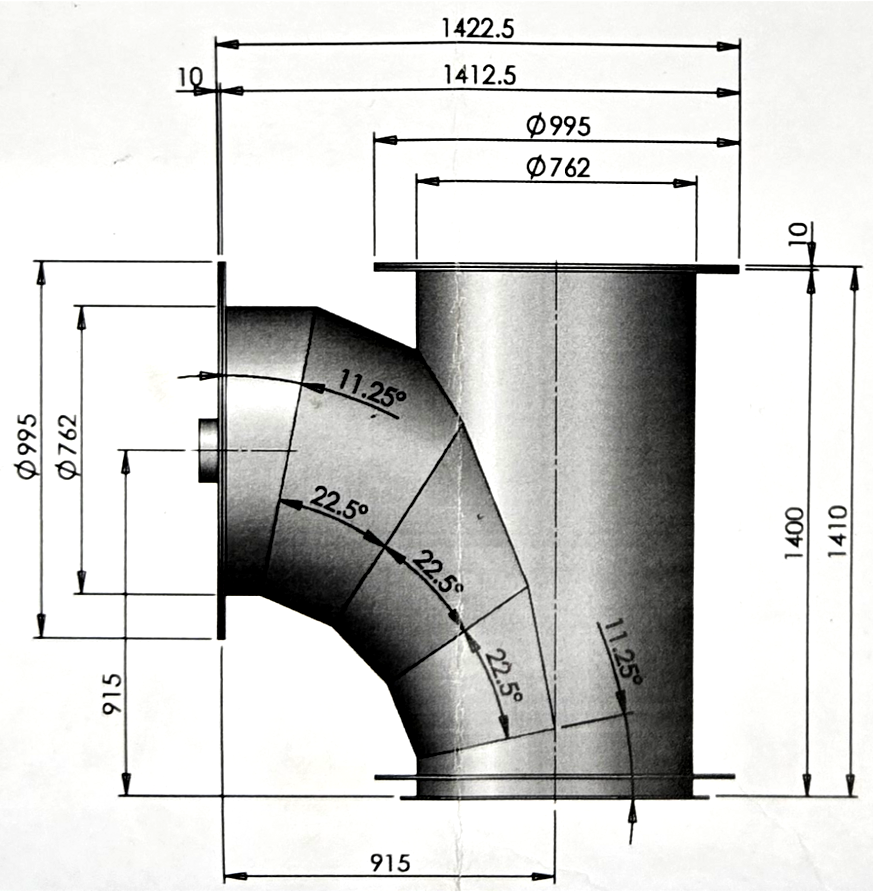

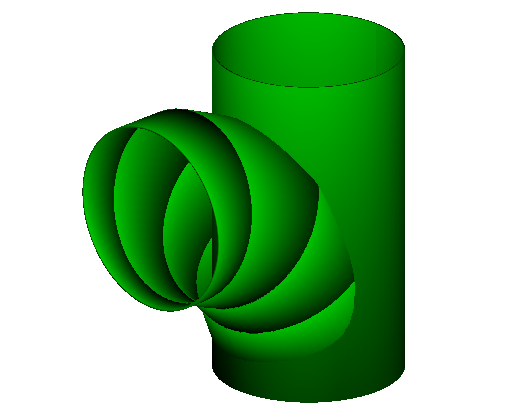

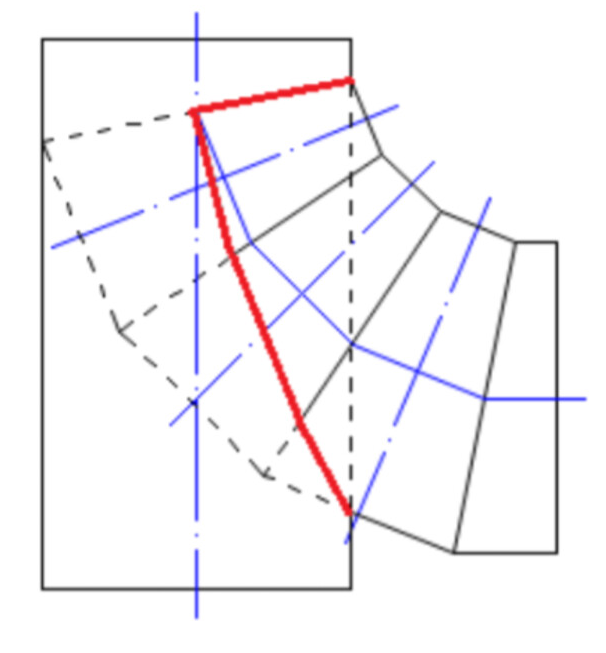

Un ejemplo es un codo en T complejo en el que un codo de 90° intersecta con una tubería principal en varias zonas independientes. En lugar de intentar encontrar un único desarrollo que represente todo el conjunto, el codo puede dividirse en sus diferentes gajos, y cada gajo correspondiente puede tratarse como una derivación auxiliar. A continuación, se genera para cada gajo el desarrollo de intersección de tuberías correspondiente. Las secciones resultantes pueden superponerse con los gajos del codo y recortarse para obtener la forma real de la intersección.

El proceso consiste básicamente en resolver varios problemas pequeños en lugar de un único problema grande. En el ejemplo mostrado en nuestra lista de reproducción de vídeos, una tubería principal y un codo de 90° formado por tres gajos se desarrollan por separado. Cada uno de los tres gajos que intersectan con la tubería se procesa como una derivación, y los patrones resultantes se ensamblan y recortan posteriormente en CAD. El resultado final es la tubería principal con la abertura correcta y los tres gajos modificados que forman el codo en T.

Hemos preparado un vídeo que muestra todo el proceso, desde la configuración inicial y la generación de los patrones hasta el ensamblaje final en CAD. Es un buen ejemplo de cómo se pueden utilizar conjuntamente las diferentes herramientas de desarrollo de chapa disponibles en CaldereriaOnline.com cuando no existe un patrón directo para un determinado problema de fabricación. Puedes comenzar con los patrones gratuitos más sencillos y, a medida que tus necesidades sean más exigentes, utilizar los desarrollos más avanzados como bloques de construcción para tus propios proyectos.
